Uncategorized, Style, 小百科

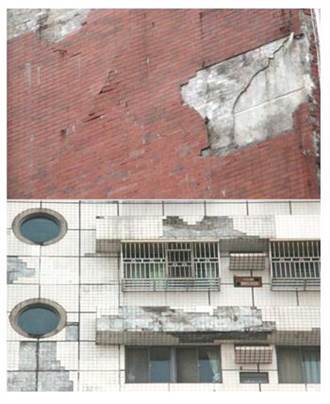

磁磚掉磚的原因
23
6 月
6 月
- 外牆磁磚貼著之底床結構體本身的膨脹：由於磁磚本身經過高溫製成，本身的乾燥收縮大致已完成，不至於因為後天的環境而有太大的變化。所以主要在於所貼附的底床結構體，且在此底床與磁磚之間的水泥砂漿的打底粉刷層的厚度也有不同，故在此種種相異的條件下，各界面的熱漲冷縮各有不同，而造成外牆磁磚的剝離。
- 外牆貼瓷磚的牆體內外的溫度差：在現代生活中，空調為都市中調整室內環境的手段，但內部舒適的溫度與外界熾熱的天候差異過大時，所造成牆體本身的熱漲冷縮，使磁磚剝落，此現象在日照面比日陰面更為顯著。這在熱帶或寒帶 (相反) 國家尤其常見。
- 外牆磁磚的顏色所致的吸熱性能的差異：磁磚的顏色深的，其吸熱率較高，亦影響牆體的溫度變化，反之顏色較淺的因為吸熱率低，較不易影響牆身的溫度變化。
- 外牆牆體施工完成時間與外牆磁磚貼著的時間差距：當趕工時，在外牆牆體施工完成後，若馬上進行磁磚的貼著工作，由於外牆乾燥收縮未完全，因此剝離、鼓脹或斷裂的現象較顯著。一般狀況下，構造體因為構造方式不同，所需的時間也不同。
- 外牆未妥善養護牆面，打底粉刷時未予清理完全：常見的R.C.外牆，因為過早拆除模板，讓表面因急速乾燥形成脆弱或易風化的表層，或者是牆體因施工完成後放任上部的施工用說滲流而汙染牆面 (如 礦物質、雜質、白華或青苔等) ，且在打底粉刷時，如果沒有括洗清除或洗淨，讓施工中的灰屑沾附於牆面，容易造成磁磚的脫落。而超高層或高層建築物的傳統R.C.構造方式的外牆常因上下層施工完成時間相距過久，難以妥善維護。或因施工用的臨時用水管道自外牆外側引進水管接頭，或管壁破裂噴出的水汙染外牆面等的狀況，都很常見。
- 瓷磚貼著作業時，打底粉刷層過分乾燥或磁磚本身的吸水性過大，致磁磚膠泥的水份被吸收而失去接著強度：膠泥硬化所需的水份，如被底床或磁磚所吸收，則硬化不能完全，這是因為膠泥的硬化作用是水和反應，因此缺乏水份則效果盡失，造成磁磚脫落。
- 磁磚貼著用的膠泥因保水性差、乾燥快速，在磁磚貼附前即已硬化，缺乏接著強度：一般使用海菜粉調拌膠泥，此海菜粉就是保水劑，用來增長膠泥的塗裝時間 (Working Time) ，增加作業效率。但如果使用保水性差的海菜粉，會使膠泥在附著前就硬化。
- 磁磚貼著的施工時機未妥善掌握：磁磚貼著用的膠泥即使保水性好，但因磁磚貼著施工太慢、日曬、風吹等因素使膠泥形成不黏手的皮膜，一般磁磚的貼著作業速度約為20~25分鐘/m2，因此膠泥的塗佈面積每次應視作業速度來控制。如果真的形成皮膜，可以在重新用梳型鏝刀抹過，打破皮膜後即可在貼著磁磚。
- 膠泥塗佈厚度不足，或嵌入不足：
一般的硬底壓貼法中，所需的膠泥塗佈厚度約為3~4mm左右 (應視外牆磁磚的厚度而定，為其厚度的三分之一以上)。施工中往往為了加快作業速度或節省膠泥材料，只施以2mm的厚度，故膠泥乾燥變快，塗置時間縮短，而使外牆磁磚貼著不確實，嵌入膠泥中的厚度不足，產生脫落。而當膠泥厚度夠時，有一種小型震動飢渴用來作敲擊作業，密貼磁磚。
- 磁磚的伸縮勾縫未妥善預留：外牆磁磚的貼著施工若依內牆磁磚的貼著方式作業，未預留適當的伸縮縫，磁磚易於伸縮時相互推擠剝離。且若磁磚完全覆蓋於外牆體，使建築無法呼吸 (水份蒸發或吸收) ，必會產生排斥外表磁磚的現象。
- 磁磚品質：
- 磁磚背溝：雖然廠商強調射出磚的倒鉤型勾縫可增加磁磚的抓力，但據吳東昇先生的研究發現影響不大，主要因為磁磚與漿體之間的粘著強度遠大於漿體之故，且倒鉤設計可能也阻礙滿漿而減低強度。
- 磁磚的吸水率：一般磁磚的吸水率全磁化磁磚約為1％以下，半磁化磁磚為1~10％以上，陶質磁磚也在10％以上，依實驗顯示，吸水率高粘著強度就會高。半磁化磁磚雖然比較容易接著，但在防止凍結傷害上以吸水率4％以下為安全限度。
- 外牆磁磚完工後的初期養生未妥善：
- 膠泥硬化只是一種水泥初凝的型態，並非代表其強度已經足夠。故在完工初期的養護十分重要，應注意以下幾點：
- 磁磚完成部份如因天氣炎熱或日照，足使水和反應加速者，應以帆布或其他遮蓋物遮蓋，否則會形成毛細孔，日後億倍破壞。
- 磁磚貼著完工數日內，以清水濕潤，增強膠泥的硬化強度。
- 避免外牆磁磚的吸熱性能破壞背溝部份的膠泥，因水份蒸發形成膨脹空氣機存在背溝中，會加速推擠磁磚。
如果有任何漏水檢測的問題，或對於處理費用想要有更進一步的了解，歡迎與我們專業防水工程公司聯繫，我們將派請專業人員解決你的疑難雜症。現場估價完全免費，不會有任何形式上的費用產生。
